ADALM-PLUTO SDR ile RF Sinyal Analizi ve Elektronik Harp Simülasyonlarının İncelenmesi

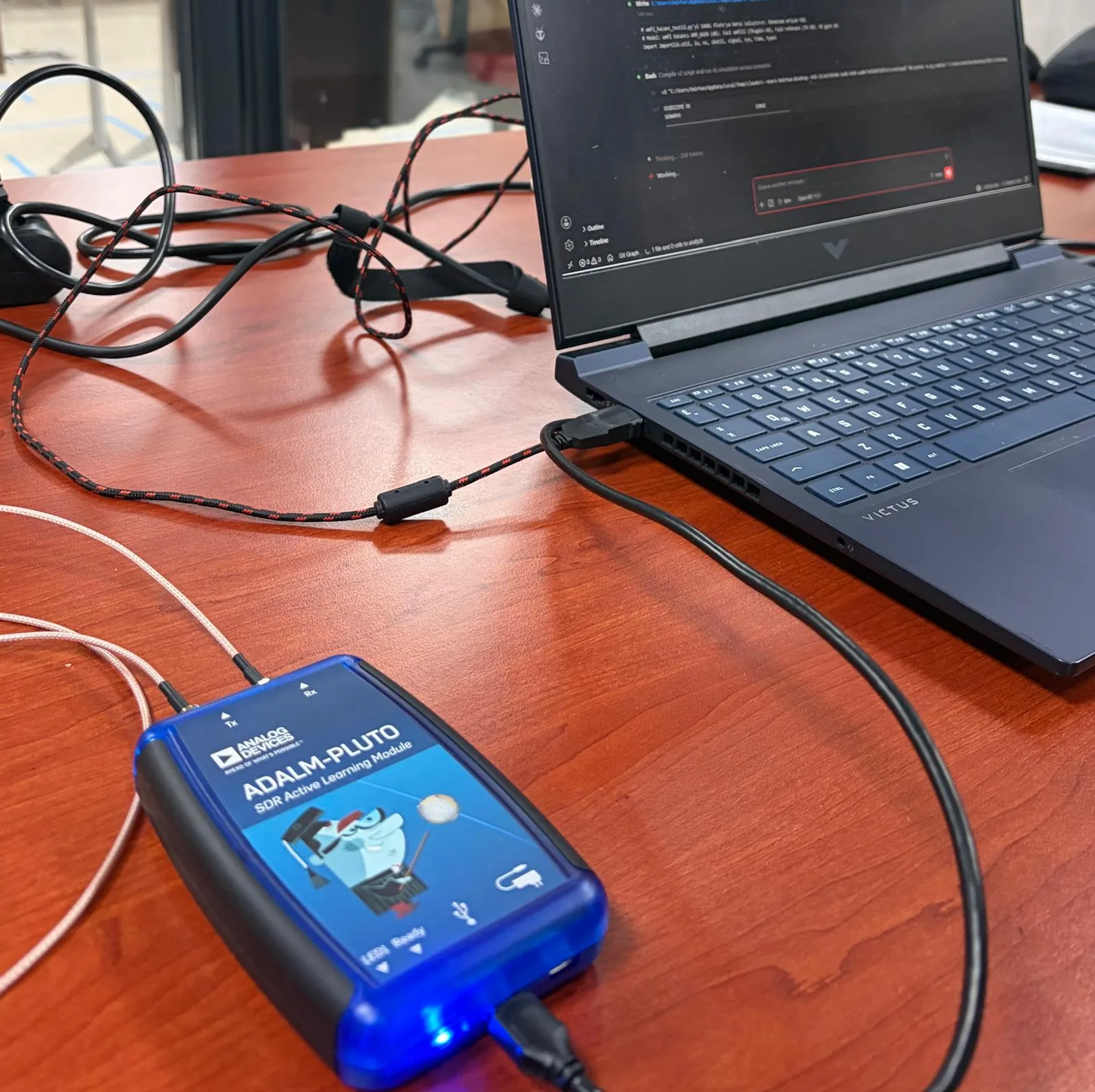

ADALM-Pluto SDR ile RF Sinyal Analizi ve Elektronik Harp Simülasyonlarının İncelenmesi

1. Giriş

Radyo frekansı spektrumunun izlenmesi, sinyallerin sınıflandırılması ve haberleşme sistemlerinin elektromanyetik girişimlere karşı dayanıklılığının değerlendirilmesi, modern haberleşme ve elektronik harp çalışmalarının önemli bileşenleri arasında yer almaktadır. Geleneksel RF test sistemleri yüksek maliyetli ölçüm cihazları ve özel laboratuvar altyapıları gerektirebilirken, yazılım tanımlı telsiz teknolojileri bu çalışmaların daha erişilebilir donanımlarla gerçekleştirilmesine imkân tanımaktadır.
SDR mimarisinde, geleneksel telsiz sistemlerinde donanım tarafından gerçekleştirilen bazı işlevler yazılım aracılığıyla uygulanır. Böylece aynı donanım platformu farklı sinyal işleme algoritmalarının test edilmesi, haberleşme protokollerinin incelenmesi ve RF sistemlerinin performansının değerlendirilmesi amacıyla kullanılabilir.
Analog Devices tarafından geliştirilen ADALM-Pluto, bu yaklaşımın eğitim ve prototipleme amaçlı örneklerinden biridir. Entegre RF alıcı-vericisi ve programlanabilir sayısal işleme altyapısı sayesinde cihaz, RF sinyallerinin sayısal ortama aktarılması ve işlenmesi için uygun bir platform sunmaktadır.
Bu çalışmanın amacı, ADALM-Pluto kullanılarak gerçekleştirilebilecek temel RF analiz yöntemlerini açıklamak, donanımın teknik sınırlarını değerlendirmek ve elektronik harp uygulamalarının kontrollü laboratuvar koşullarında incelenmesine yönelik bir çerçeve oluşturmaktır.

2. ADALM-Pluto Donanımının Teknik Altyapısı

2.1. Donanım Mimarisi

ADALM-Pluto, temel olarak AD9363 RF alıcı-verici entegresini [1] ve Xilinx Zynq-7000 ailesine ait bir sistem çipini kullanır. Bu mimari, RF sinyallerinin analog ve sayısal alanlar arasında dönüştürülmesini ve FPGA tabanlı işleme altyapısından yararlanılmasını sağlar.
Cihazın temel bileşenleri şu şekilde özetlenebilir:
• RF Alıcı-Verici: RF sinyallerinin alınması ve uygun koşullarda RF sinyali üretilmesi için kullanılır.
• Sayısal İşleme Altyapısı: Örneklerin işlenmesi ve donanım-yazılım etkileşiminin gerçekleştirilmesini sağlar.
• USB Bağlantısı: Bilgisayar ile SDR arasında veri aktarımını ve cihaz kontrolünü mümkün kılar.
• Yazılım Arayüzleri: libiio [3] ve uyumlu uygulamalar üzerinden donanım parametrelerinin ayarlanmasına olanak tanır.
ADALM-Pluto'nun standart RF çalışma aralığı genel olarak 325 MHz–3,8 GHz olarak belirtilmektedir. Bazı donanım ve yazılım yapılandırmalarında daha geniş frekans aralıkları kullanılabilse de, bu durum standart çalışma özellikleriyle eşdeğer değerlendirilmemelidir. Özellikle 70 MHz–6 GHz aralığının kullanılabilmesi, tek başına bu aralığın tamamında aynı RF performansının elde edileceği anlamına gelmez. Kullanılabilir frekans aralığı, anlık işleme bant genişliği, dinamik aralık ve sinyal kalitesi birbirinden farklı teknik ölçütlerdir. Bu nedenle donanımın performansı değerlendirilirken yalnızca ayarlanabilen frekans aralığına odaklanılmamalıdır.

2.2. Yazılım Altyapısı

ADALM-Pluto; MATLAB, GNU Radio [5] ve Python tabanlı uygulamalarla kullanılabilir. Python ortamında libiio [3] üzerinden cihaz kontrolü gerçekleştirilebilir; NumPy ve SciPy [4] gibi kütüphaneler ise alınan sayısal örneklerin analizinde kullanılabilir.
Bir RF analiz uygulamasında tipik işlem zinciri şu aşamalardan oluşur:

1. Cihaz bağlantısının kurulması ve RF parametrelerinin yapılandırılması.
2. Örneklerin sayısal olarak işlenmesi.
3. Spektrum ve zaman-frekans gösterimlerinin oluşturulması.
4. Ölçüm sonuçlarının kaydedilmesi ve değerlendirilmesi.

Örnekleme hızı, merkez frekansı, kazanç ayarları ve kullanılan sayısal filtreler ölçüm sonuçlarını etkileyebileceğinden, deneylerin tekrarlanabilirliği için bu parametrelerin kayıt altına alınması gerekir.

3. RF Sinyal Analizi ve Elektronik Destek Yaklaşımı

Elektronik destek kapsamında RF ortamının gözlemlenmesi, sinyal özelliklerinin belirlenmesi ve elde edilen verilerin değerlendirilmesi amaçlanır. ADALM-Pluto, bu süreçte alınan sinyallerin zaman-frekans düzleminde sayısal analizine yönelik bir ön uç olarak kullanılabilir. Bu bölümde, cihaz üzerinden gerçekleştirilebilecek spektrum analizi ve sınıflandırma yaklaşımları ele alınmaktadır.

3.1. Frekans Spektrumu ve STFT Analizi

Sinyalin frekans bileşenlerini incelemek için Hızlı Fourier Dönüşümü (FFT) kullanılabilir. Ancak FFT, belirli bir örnek bloğunun frekans içeriğini gösterirken sinyalin zamansal değişimini tek başına yeterince açıklamayabilir.
Bu amaçla Kısa Zamanlı Fourier Dönüşümü (Short-Time Fourier Transform, STFT) kullanılabilir. STFT, sinyalin kısa zaman aralıklarında hesaplanan Fourier dönüşümlerini bir araya getirerek zaman-frekans gösterimi oluşturur. Bu gösterimler üzerinden aşağıdaki özellikler incelenebilir:
• Sinyalin frekans bileşenleri ve yaklaşık bant genişliği.
• Sinyalin zaman içinde ortaya çıkması ve kaybolması.
• Frekans değişimleri ve geçici sinyal olayları.
• Gürültü tabanındaki değişimler ve olası girişim belirtileri.
Spektrogramların yorumlanmasında pencere uzunluğu, örtüşme oranı ve FFT boyutu dikkate alınmalıdır. Bu parametreler zaman ve frekans çözünürlüğü arasında bir denge oluşturur. Dolayısıyla tek bir parametre yapılandırmasının bütün sinyal türleri için en uygun sonucu vermesi beklenmemelidir.

3.2. Sinyal Sınıflandırma ve Makine Öğrenmesi

RF sinyallerinin sınıflandırılmasında makine öğrenmesi yöntemlerinden yararlanılabilir. Alınan örneklerden veya bunlardan çıkarılan özelliklerden oluşturulan veri kümeleri, farklı sinyal sınıflarının ayrıştırılması amacıyla kullanılabilir.
Bu tür bir sistemin başarısı yalnızca kullanılan algoritmaya bağlı değildir. Veri kümesinin çeşitliliği, sinyal-gürültü oranı, donanım farklılıkları ve eğitim verileri ile test verileri arasındaki benzerlik de sonuçları etkiler. Bu nedenle bir sınıflandırma sisteminin başarısı değerlendirilirken doğruluk, kesinlik, duyarlılık, yanlış alarm oranı ve işlem gecikmesi gibi ölçütler raporlanmalıdır. Gerçek zamanlı çalışma iddiası ise yalnızca algoritmanın teorik işlem yüküyle değil, uçtan uca ölçülen gecikmeyle desteklenmelidir.

4. Kontrollü RF Ortamlarında Elektronik Harp Simülasyonları

Elektronik harp uygulamaları genel olarak elektronik destek, elektronik taarruz ve elektronik korunma başlıkları altında incelenebilir. SDR sistemleri bu alanlardaki bazı sinyal işleme yaklaşımlarının kontrollü laboratuvar ortamında modellenmesine olanak sağlar.
Ancak düşük maliyetli bir SDR platformunun kullanılması, profesyonel elektronik harp sistemlerinin tüm işlevlerinin veya performanslarının elde edilebileceği anlamına gelmez. Güç kapasitesi, bant genişliği, dinamik aralık, anten sistemi ve gerçek zamanlı işlem yetenekleri önemli sınırlamalar oluşturabilir.

4.1. Gürültü ve Girişim Etkilerinin Modellenmesi

Sayısal haberleşme çalışmalarında gürültü modelleri, alıcı performansının değerlendirilmesinde kullanılır. Eklemeli beyaz Gauss gürültüsü (Additive White Gaussian Noise, AWGN), belirli istatistiksel özelliklere sahip bir gürültü modelidir. Bu model, haberleşme sistemlerinin farklı sinyal-gürültü oranlarındaki davranışlarını incelemek için kullanılabilir. Alıcı performansı; bit hata oranı, paket hata oranı veya benzer ölçütlerle değerlendirilebilir.
Sayısal ortamda gerçekleştirilen bir gürültü simülasyonu ile gerçek RF ortamında yapılan bir karıştırma deneyi birbirinden ayrılmalıdır. Sayısal model, belirli koşulları temsil eder; gerçek sistemlerde ise alıcı doğrusal olmayanlıkları, osilatör hataları, filtreler ve RF zincirinin diğer özellikleri भी sonuçları etkiler. Bu nedenle haberleşme sistemlerinin girişime dayanıklılığını değerlendirmek için öncelikle sayısal simülasyonlardan ve gerektiğinde kablolu, zayıflatılmış ya da RF yalıtımlı laboratuvar düzeneklerinden yararlanılabilir.

4.2. Noktasal ve Geniş Bant Girişim Kavramları

RF sistemlerinin analizinde, belirli bir frekans çevresinde yoğunlaşan girişimler ile daha geniş bir frekans aralığına yayılan girişimler arasında ayrım yapılır. Bu ayrım, girişimin spektrum üzerindeki dağılımını ve alıcı performansına etkisini anlamak açısından önemlidir.
Bu kavramlar, spektrum analizinde ve haberleşme sistemlerinin bağışıklık testlerinde kullanılabilir. Ancak herhangi bir girişim senaryosunun gerçek bir haberleşme bağlantısını etkileyip etkilemeyeceği; sinyal güçlerine, bant genişliğine, alıcı mimarisine ve bağlantı koşullarına bağlıdır. Bu çalışmada söz konusu kavramlar teorik ve kontrollü test yaklaşımı kapsamında ele alınmaktadır. Gerçek haberleşme sistemlerini yetkisiz biçimde etkileyebilecek yayınların yapılması, çalışma yönteminin bir parçası olarak değerlendirilmemektedir.

4.3. Aldatıcı Sinyaller ve Sayısal RF Bellek Kavramı

Sayısal RF bellek (Digital Radio Frequency Memory, DRFM), alınan RF sinyallerinin sayısal olarak örneklenmesi, saklanması ve belirli koşullarda yeniden üretilmesiyle ilişkilendirilen bir teknolojidir. Radar sistemlerinin modellenmesinde zaman gecikmesi, faz ve frekans değişimi gibi özellikler önem taşıyabilir.
Bununla birlikte, genel amaçlı bir SDR ile DRFM tabanlı bir sistem arasında önemli mimari ve performans farkları bulunabilir. Gerçek zamanlı örnekleme, veri aktarımı, gecikme, saat kararlılığı ve işleme bant genişliği gibi gereksinimler ayrıca değerlendirilmelidir. Dolayısıyla ADALM-Pluto üzerinde sayısal sinyal işleme kavramlarının incelenmesi, tek başına operasyonel bir DRFM sisteminin gerçekleştirildiği anlamına gelmez.

5. Uygulamada Karşılaşılan Mühendislik Sorunları

5.1. Alıcı-Verici İzolasyonu ve Alıcı Doyumu

SDR sistemlerinde verici ve alıcının aynı cihaz üzerinde bulunması, özellikle eş zamanlı çalışma sırasında bazı sorunlara neden olabilir. Verici sinyalinin alıcı girişine sızması, güçlü istenmeyen sinyallerin oluşması veya alıcı ön ucunun doyuma ulaşması ölçüm kalitesini düşürebilir.
Bu sorunların kaynağı yalnızca frekansların birbirine yakın olması değildir. Anten bağlantıları, devreler arası izolasyon, sinyal gücü, filtreleme ve alıcı dinamik aralığı da önemlidir. Verici ve alıcı frekansları arasında belirli bir fark bulunması, tek başına yeterli izolasyon sağlamaz. Frekans kaydırma ancak sistemin RF filtreleri ve diğer bileşenleriyle birlikte değerlendirildiğinde anlamlı olabilir.
Laboratuvar çalışmalarında öncelikle üretici tarafından önerilen yapılandırmalar kullanılmalı; gerekli durumlarda uygun zayıflatıcılar, filtreler, yönlü kuplörler ve RF yalıtımlı test düzenekleri tercih edilmelidir. Alıcı doyumu olasılığı, yalnızca yazılım parametreleri değiştirilerek giderilmiş kabul edilmemelidir.

5.2. Faz Kararlılığı ve Frekans Sentezleyici

Faz hassasiyeti gerektiren ölçümlerde osilatör kararlılığı, frekans sentezleyicinin davranışı ve cihazın saat referansı önemli rol oynar. Frekansın yeniden ayarlanması veya cihazın farklı bir yapılandırmaya geçirilmesi, ölçüm koşullarını etkileyebilir.
Fastlock gibi özellikler, desteklenen yapılandırmalarda frekans sentezleyicinin farklı frekans ayarları arasında daha hızlı geçiş yapmasını sağlayabilir. Bununla birlikte, hızlı frekans geçişi ile faz koherensinin korunması aynı özellik değildir. Faz duyarlı uygulamalarda kalibrasyon prosedürleri, referans saat koşulları, tekrarlanabilirlik ve ölçüm belirsizliği ayrıca incelenmelidir. Bu nedenle Fastlock kullanılması, tek başına faz kararlılığının garanti edildiği şeklinde yorumlanmamalıdır.

5.3. Ölçüm Güvenilirliği ve Tekrarlanabilirlik

RF analizinde elde edilen sonuçların güvenilir olması için deney koşullarının belgelenmesi gerekir. Özellikle aşağıdaki parametreler kaydedilmelidir:
• Donanım modeli ve firmware sürümü.
• Kullanılan yazılım ve kütüphane sürümleri.
• Merkez frekansı ve örnekleme hızı.
• Alıcı kazancı ve ilgili filtre ayarları.
• Veri işleme yöntemleri ve analiz parametreleri.
• Ölçüm ortamı ve bilinen belirsizlik kaynakları.
Bu bilgiler, deneyin aynı koşullarda yeniden gerçekleştirilmesini ve farklı ölçüm sonuçlarının karşılaştırılmasını kolaylaştırır.

6. Sınırlamalar

ADALM-Pluto, eğitim ve prototipleme çalışmalarında önemli avantajlar sunsa da profesyonel RF ölçüm sistemleriyle aynı performans özelliklerine sahip olduğu varsayılmamalıdır. Başlıca sınırlamalar şunlardır:
• RF Performansı: Frekans ayar aralığı, bütün frekanslarda aynı hassasiyetin veya sinyal kalitesinin elde edileceğini garanti etmez.
• Dinamik Aralık: Güçlü ve zayıf sinyallerin birlikte bulunduğu ortamlarda alıcı doyumu ve sinyal-gürültü oranı önem kazanır.
• Kalibrasyon: Genlik ve faz ölçümlerinin güvenilirliği, kullanılan referanslara ve kalibrasyon yöntemine bağlıdır.
• İşlem Kapasitesi: Yazılımın gerçek zamanlı performansı, işlemci, veri aktarımı ve algoritma karmaşıklığı tarafından sınırlandırılabilir.
• Genellenebilirlik: Laboratuvar ortamında elde edilen sonuçlar, farklı RF ortamlarına veya gerçek sistemlere doğrudan genellenemez.
Bu sınırlamalar dikkate alındığında ADALM-Pluto, kapsamı doğru tanımlanmış RF analiz ve prototipleme çalışmaları için yararlı bir platform olarak değerlendirilebilir.

7. Sonuç

Bu çalışmada ADALM-Pluto SDR platformunun RF sinyal analizi, zaman-frekans gösterimleri ve elektronik harp uygulamalarının kontrollü laboratuvar ortamında modellenmesi açısından sunduğu olanaklar incelenmiştir.
Cihazın programlanabilir yapısı, farklı sinyal işleme yöntemlerinin uygulanmasına ve RF sistemlerinin temel davranışlarının değerlendirilmesine imkân sağlamaktadır. Bununla birlikte, frekans aralığı, bant genişliği, dinamik aralık, alıcı-verici izolasyonu ve faz kararlılığı gibi özelliklerin uygulama koşullarına bağlı olarak değerlendirilmesi gerekmektedir.
Bilimsel açıdan güvenilir sonuçlar elde edilebilmesi için ölçüm koşullarının belgelenmesi, algoritmaların doğrulanması ve performans iddialarının tekrarlanabilir deneylerle desteklenmesi önemlidir. ADALM-Pluto bu bağlamda, RF sinyal işleme yöntemlerinin geliştirilmesi ve haberleşme sistemlerinin kontrollü koşullarda incelenmesi için erişilebilir bir prototipleme aracı sunmaktadır.
Kaynakça

[1] Analog Devices, "AD9363 RF Agile Transceiver: Data Sheet," Üretici Teknik Dokümantasyonu.
[2] Analog Devices, "ADALM-PLUTO Active Learning Module," Ürün Dokümantasyonu ve Kullanıcı Kaynakları.
[3] Analog Devices, "libiio Documentation," RF donanımlarının kontrolü ve veri aktarımı için yazılım dokümantasyonu.
[4] SciPy Community, "SciPy Signal Processing Documentation," Fourier analizi ve kısa zamanlı Fourier dönüşümü için teknik dokümantasyon.
[5] GNU Radio Project, "GNU Radio Documentation," SDR tabanlı sayısal sinyal işleme ve uygulama geliştirme kaynakları.
Yasal ve Etik Not: RF yayınları ve elektromanyetik girişim deneyleri, yürürlükteki mevzuata uygun olarak gerçekleştirilmelidir. Gerçek haberleşme hizmetlerini etkileyebilecek yetkisiz karıştırma faaliyetlerinden kaçınılmalı; testler uygun durumlarda sayısal simülasyon, kablolu bağlantı, uygun zayıflatma ve RF yalıtımlı laboratuvar düzenekleriyle sınırlandırılmalıdır.
